PoE光纖收發器在弱電工程中的應用

 PoE光纖收發器是構建企業PoE網絡架構的常見設備之一，它可以利用現有的非屏蔽雙絞線布線來給網絡設備供電。本教程將詳細介紹PoE光纖收發器的基礎知識。

  一、什么是PoE光纖收發器？

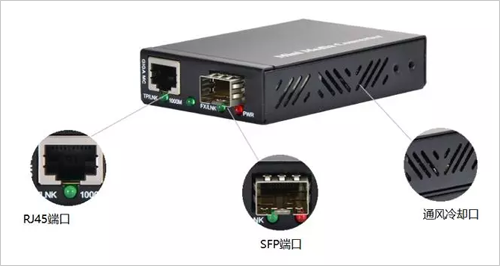

  簡單來說，PoE光纖收發器就是具有以太網供電(PoE)功能的光電轉換器，它可以通過網線來給遠程IP攝像機、無線設備和VoIP電話供電，省去了單獨安裝電源線的麻煩。目前，PoE光纖收發器主要用于兩種網絡：千兆以太網和快速以太網，可以支持PoE(15.4 Watts)和PoE+(25.5 Watts)兩種供電方式。市場上常見的PoE光纖收發器通常配置有1個RJ45接口和1個SFP接口，還有的PoE光纖收發器會配置雙工RJ45接口和雙工光纖接口，支持使用固定光纖連接器或SFP光模塊。



  二、PoE光纖收發器如何工作？

  PoE光纖收發器有兩個功能，一是光電轉換，二是通過網線給近端設備輸送直流電，也就是說，SFP接口通過光纖來接收和發送光信號，RJ45接口通過網線來輸送電信號以及給近端設備供電。那么，PoE光纖收發器是如何利用網線來給近端設備供電的呢？其工作原理和其他PoE設備一樣。我們知道，超五類、六類等網線內包含有4對雙絞線(8根導線)，而在10BASE-T和100BASE-T網絡中，只有兩對雙絞線是用來傳輸數據信號，剩下兩對雙絞線則是閑置的，這時，我們就可以利用這兩對雙絞線來輸送直流電。

  三、PoE光纖收發器的應用

  PoE光纖收發器主要有三種應用：無線接入點、IP攝像機和VoIP電話，下面分別說明：

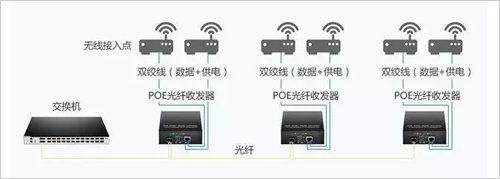

  3.1、PoE光纖收發器在無線接入點中的應用

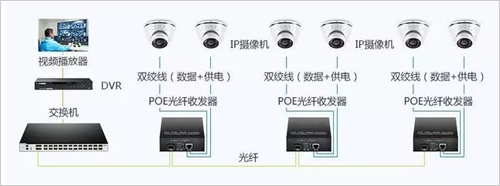

  3.2、PoE光纖收發器在IP攝像機中的應用

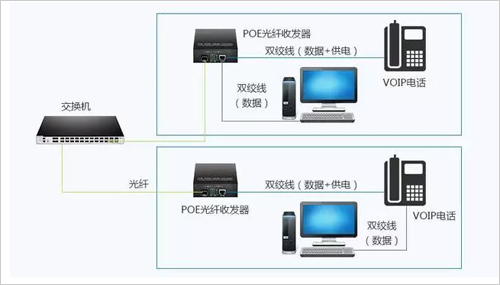

  3.3、PoE光纖收發器在VoIP電話中的應用

 四、總結

  PoE光纖收發器滿足了遠距離、高速、高寬帶的千兆以太網和快速以太網工作組用戶的需要，可廣泛應用于安防監控、會議系統、智能建筑工程等各種數據通訊領域。

來源： 智能化弱電工程設計與施工、如有侵權請聯系本站管理刪除
