LED顯示屏尺寸規格及計算方法
一、點間距的計算
1、各單元板常見型號及尺寸

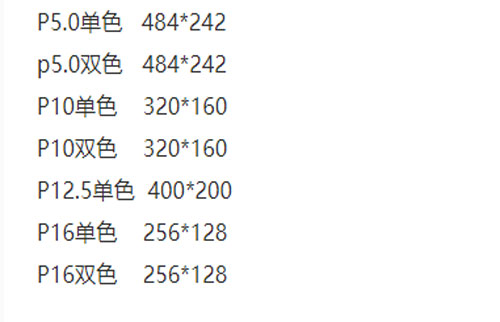

LED屏普遍是用單元板做的。LED單元板常見型號及尺寸對應如下：
2、那么它是如何計算出來的呢？
這里面就以p10與p16來舉例，因?yàn)樗麄儽容^常見。
PH16單個單元板尺寸
以P16型號，一般模組的led點間距長有16點，寬有8點，而p16的點間距為10mm。所以計算：
長度=16點×1.6㎝=25.6㎝
高度=8點×1.6㎝=12.8㎝
PH10單個單元板尺寸
以P10型號，一般模組的led點間距長有32點，寬有16點，而p10的點間距為10mm，所以計算：
長度=32點×1.0㎝=32㎝
高度=16點×1.0㎝=16㎝；
和上面的數據是一樣的，一般的是不用計算這些，只需要記著上面的圖片內容就行。
二、室內led屏的計算
上了解了上面的一些基本數據后，我們可以通過一個實例來看下。
例：
如果你需要一個室內全彩屏長寬分別為4m、3m的led屏幕，用P10的屏，如何計算出它的實際長和高尺寸?
可能有些朋友不理解這個問題是什么意思，既然已經有長和寬了，為什么還要計算呢？因?yàn)閘ed大屏是由多個單元板組成，所以要計算出長4m、寬2m的大屏需要使用多少塊單元板。
1、首先計算長、高需要多少單元板（用整屏的長除以單元板的長，取整數）
長：
我們從上面了解到p10的基本數據，其模組數量計算為：
長：4m/0.32m=12.5個≈13個。
寬：3m/0.16m=18.7個≈19個
因?yàn)槟＝M***小單位為1，所以要取整。
2、實際長和高尺寸（用需要的單元板數量乘以單個單元板尺寸）
長：13*0.32=4.16m，
寬：19*0.16=3.04m
3.實際LED屏幕面積：
所以，led長度為4.16*3.04m。

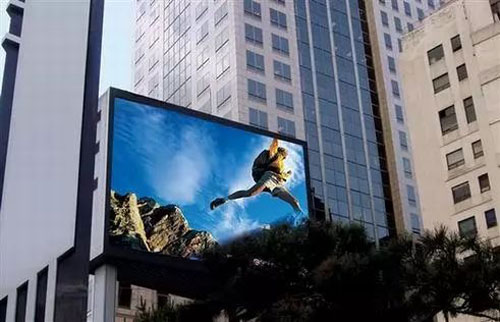

三、室外led屏的計算

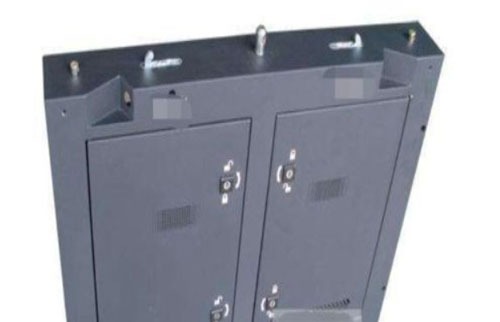

室外led采用的是箱體進行拼接的，箱體的尺寸和模組相比，有比較多，但是計算方法是類似的！都是需要觜后個數取整去計算屏幕尺寸。
四、門頭led屏的計算

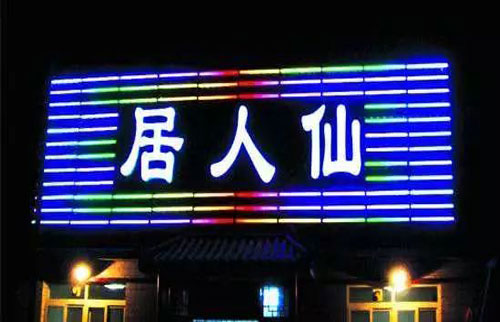

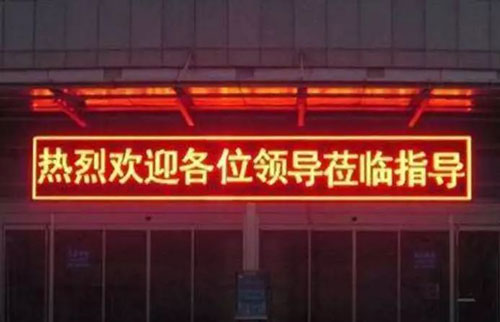

走在大街上，我以看到銀行、商鋪門頭上的長方形led顯示屏在播放廣告字幕，我們通常簡稱為門頭LED屏、LED條屏或LED走字屏。那么門頭LED顯示屏規格是多少？如何確定屏幕尺寸？其實跟室內的差不多。
舉例：
一商鋪定制一塊P10單色LED顯示屏（320*160），打算做長寬為3.5米×0.8米的走字屏。如何計算門頭LED顯示屏實際尺寸？
1、首先計算長、高需要多少單元板（用整屏的長除以單元板的長，取整數）
長：3.5m÷0.32=10.9375≈11
高：1m÷0.16=5≈5
2、實際長和高尺寸（用需要的單元板數量乘以單個單元板尺寸）
長：11×0.32=3.52m
高：5×0.16m=0.96m
3.實際LED屏幕面積：
3.52m×0.96m=3.3792㎡
需要補充的是：
門頭LED顯示屏還有邊框尺寸的，由于邊框型材有很多種規格，
常用的邊框厚度為9公分。寬度加3.5cm（一邊）；也有寬度加4.5cm（一邊）
假設這里我們用的邊框?yàn)?.5cm一邊，那么門頭LED顯示屏長、寬如下：
整屏長：3.52m+0.035*2=3.59m
整屏高：0.96+0.035*2=1.03m
因此實際整屏面積：3.59m×1.03=3.6977㎡
本文內容來自弱電行業網，如有侵權，請聯系管理員刪除！
